Как сделать сверлильный станок из дерева?

Сообщества › Кулибин Club › Блог › Сверлильный станок из дрели своими руками

Кто видел этот пост прошу не ругаться .

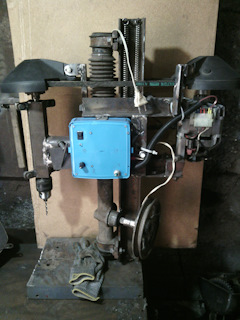

Всем привет ! Делюсь своей очередной самоделкой для гаража и мастерской. Самодельный сверлильный станок на базе обычной электродрели сделанный из подручных материалов .
Внутри профиля стоят втулки из флубона, для плавности хода и уменьшения люфтов.

Смотрите также

Метки: самодельный сверлильный станок

Комментарии 46

Оригинально и надежно) я правда решил купить за 600 в Леруа марлен)

по подробней можно?!

Можно ) в Леруа марлен магазине продаётся такая стойка под дрель за 600 рублей готовая без тисов

Просто и со вкусом!+++

Беру на заметку))

Есть идея, доработать и вместо троса скажем можно установить кусок рулевой рейки

Подскажите, плиз. Как вы практически сделали эти два витка тросом на вале? Это ведь в трубе?

Три витка, тамже отверстие внизу и в верху . Вниз верх вниз вниз верх и всё ☺

сделал тоже с тросом. что то не очень трос при усилии прокручивался по втулке. поставил в место троса внутреннюю чясть от жигулевского домкрата .

Рукасто! Просто! Дешево! Практично! Молоток мужик))))

Трех оборотов троса вокруг оси достаточно?

Зачетный станок, а вот пусть тот админ который пару дней назад удалил мой пост про аналогичный станок www.drive2.ru/b/466816079465808340/ сделанный мною объяснит мне “тупому” что я нарушил?

Зависть видимо заела.

с тросиком классно придумано!

Класс 👍. Шатун от какого мотора ?

Альфа Ромео 147

Мне такой не найти, жаль…Придется делать из трубы.

Можно любой, просто сделать втулку перехдную

Мне такой не найти, жаль…Придется делать из трубы.

ИЗ РУЛЕВОЙ РЕЙКИ ВАЗ 2110

В ней дрель зажать ?😨

Рулевая рейка в качестве механизма подъема и опускания. Люфта ноль по всему вылету 150 мм. Первое регулировка люфта самой рейкой как известно. Второе, блок из трех подшипников (регулируемых) в упор в швеллер. Все навесное разборное и ремонтируемое. Двигатель от стиральной машинки. Блок управления двигателем, заказывал. Скорость сверления от 0 до 12000 оборотов, плавность пуска (регулируется), можно ограничить по максимальной скорости, реверс тумблером, подсветка светодиодная лампа вк. кнопкой, регулировка натяжки ремня. Столик регулируется по высоте. В швеллере пружины от эспандера для компенсации веса (регулируется если пружины ослабнут) всего навесного, плохо когда в верх тянет или в низ скатывается. То же но без двигателя. варится крепление к рейке но под дрель и вперед, это даже проще главное что бы механизм был, регулировать люфт. С люфтом и в магазине купить можно.

Пружина планировалась изначально но решил не ставить, хотя пружины есть.

Я бы добавил блок вкл/откл, чтобы можно было отключить кнопкой под рукой, а не на самой дрели. Это необходимость. И еще вызывает сомнение крепление — добавить бы хомут сверху.
А вообще нужна еще возвратная пружина. Но это на мой взгляд менее важно, чем кнопка.

Имеет право на существование, ) но лучше низкооборотистый шуроповерт и направляющие по краям а дрель посередине.

Этапы изготовления сверлильного станка своими руками

Для всех любителей, сделать изделие своими руками, будет отличным помощником сверлильный станок. Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

  • удобный рычаг подачи сверла;
  • точность движения сверлильного механизма;
  • надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Читать еще:  Как поменять пленку на фасаде кухни?

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

  • из дрели или шуруповерта;
  • из электродвигателя;
  • из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

  • станина 45х30 см, с закрепленной на ней вертикальной штангой;
  • крепление для дрели, хорошо обхватывающее корпус инструмента;
  • металлический ползунок, передвигающийся по штанге;
  • колесо, играющее роль рычага;
  • стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

  • ползунок делается высотой в 10–12 см;
  • к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
  • в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
  • на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

  • основание выполняется из доски 30х20 см и толщиной 40 мм;
  • прикрепляется вертикальная дощечка строго под углом в 90 о С;
  • вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.
Читать еще:  Как покрасить комод из МДФ?

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Сверлильный станок из дрели своими руками

Самодельный сверлильный станок из дрели сделанный своими руками: фото пошагового изготовления станка с описанием.

Уже давно лежала без дела вот такая дрель, достаточно мощная и низко оборотистая, было решено сделать из этой дрели, сверлильный станок.

Для изготовления самоделки понадобиль материалы:

  • Профильная труба 50 х 50 мм.
  • Уголок уголок 63 мм.
  • Уголок от старой кровати.
  • Лист металла толщиной 3 мм.
  • Лампа от старого верстака.
  • Цепь, звёздочка от Двигателя Газели.

Далее сам процесс сборки.

Сделал основание, установил стойку.

Далее делаю каретку, использовал уголок 63 с подрезанной полкой, уголки сварил между собой.

Крышку заглушку сделал съёмной, чтобы можно было снять каретку при необходимости.

Изначально планировался тросовый привод, но потом решил изготовить цепной.

Сделано съёмное крепление для дрели, при необходимости можно поставить дрель поменьше со своим креплением.

После примерки выяснилось, что под весом дрели при опускание и подъёме, каретка начала закусывать о стойку. Установил регулируемые подшипники сверху и снизу, стало намного лучше.

Цепь и звезда взяты от ДВС Газели, цепь внизу крепится к натяжному болту.

Кнопку на дрели убрал, вместо неё установил выключатель. Закрепил возвратную пружину для облегчения подъёма дрели.

Самодельный сверлильный станок из дрели установлен на своём рабочем месте.

Испытания прошли успешно, вот такой простой сверлильный станок можно сделать своими руками.

Сверлильный станок своими руками

Хозяину домашней мастерской для ведения приусадебного и домашнего хозяйства всегда требуется изготовление различных поделок и приспособлений для бытовых нужд. Чтобы успешно справляться с этой проблемой, нужно оснастить мастерскую необходимым оборудованием. Среди заводских и самодельных устройств для обработки дерева и металла, сделанный сверлильный станок своими руками занимает достойное место.

Опции сверлильного станка

Чтобы создать станок такого типа, необходимо понимать, какими минимальными опциями должен он обладать:

  • станок обеспечивает перемещение сверла строго по вертикали;
  • движение патрона со сверлом должно осуществляться плавно и без рывков;
  • наличие фиксатора позволит делать ряд отверстий в заготовке одинаковой глубины.

Что такое самодельный сверлильный станок?

Самодельное оборудование состоит из двух основных частей – это корпус станка (станина, штатив и лифт) и силовое оборудование.

Силовое оборудование

В качестве силового агрегата используют электрическую дрель. В условиях домашней мастерской достаточно приобрести электроинструмент средних параметров. Для работы с металлом потребуется мощный агрегат.

Материалы для станка

Для станка применяют пиломатериал, стальной и алюминиевый профиль, строительную фанеру, листы МДФ и ДСП.

Листовой материал используют для изготовления станины. Из металлического профиля делают штатив. Для создания механизма перемещения дрели берут брус или металлопрофиль. Рабочий стол можно изготовить бруса, досок и металлического уголка.

Электродрель

Рынок электроинструментов предлагает покупателю широкий ассортимент дрелей как отечественного, так и импортного производства. Продукция отечественных предприятий занимает небольшой сегмент по сравнению с хлынувшим потоком электротоваров из Китая. Импортная техника, в основном, представлена лицензионными моделями известных фирм-производителей.

Следует заметить, что электроинструмент в подавляющем большинстве представляет продукт высокого качества, за редким исключением.

Для сверлильного станка годятся дрели, которые рассчитаны только на сверление без всяких дополнительных ударных устройств. Вставлять в станок дрель-перфоратор – это большая роскошь, поэтому для силового оборудования достаточно будет установить дрель с минимумом опций – таких, как:

  • регулировка количества оборотов;
  • реверс;
  • фиксатор кнопки включения.

Варианты сборки станка

В средствах массовой информации самодеятельные домашние мастера публикуют большое множество различных самодельных сверлильных станков. Оптимальные варианты сборки оборудования по сложности изготовления и затратам:

  1. Пружинная.
  2. На основе рулевой рейки.
  3. С ременной передачей.
  4. Мини станок.

Пружинная

Пружина играет основную роль возвратного механизма перемещения сверла. Для изготовления пружинного узла и всего станка потребуются следующие инструменты и материалы.

Читать еще:  Как сделать стул из ДСП?

Инструменты

  • электросварочный блок, работающий от бытовой электросети;
  • электродрель;
  • тиски;
  • трубогиб;
  • монтажный инструментарий – пассатижи, гаечные ключи, отвёртки, молоток и прочее;
  • угловая машинка;
  • шлифмашинка.

Материалы

  • водопроводные стальные трубы;
  • металлический лист толщиной 8 – 10 мм;
  • стальная полоса толщиной 2 – 3 мм;
  • метизы (болты, гайки, шайбы);
  • сварочные электроды;
  • пружина;
  • ручка.

Изготовление деталей и сборку станка производят в несколько этапов:

  1. Из металлического листа вырезают станину. Чем больше будет площадь основания, тем устойчивей будет оборудование. Лучше всего, если это будет квадрат 50 х 50 см. Металлический лист иногда крепят к столешнице стола или верстака болтами через просверленные отверстия.
  2. Отрезок трубы длиной около 400-500 мм вваривают в станину. Так формируют стойку станка.
  3. Отрезок трубы выгибают в форме буквы «С». К концам рамки приваривают муфты, которые по диаметру подходили бы к штативу (стойке).
  4. На стойку одевают пружину. Затем муфты рамки опускают по штативу. К нижней муфте приваривают шайбу для упора в пружину.
  5. Из металлической полосы, шириной 40 мм, делают рычаг. В рычаге делают монтажные отверстия.
  6. К верхней части стойки приваривают проушину для шарнирного крепления конца рычага.
  7. В теле рамки просверливают отверстие для шарнирного крепления середины рычага. В рычажной планке прорезают продольный паз для перемещения шарнира. Закрепляют среднюю часть рычага.
  8. С противоположной стороны опорной рамки приваривают проушину с диаметром прохода 42 мм. Все стандартные электродрели имеют такой же диаметр шейки корпуса.
  9. На свободный конец рычага одевают или приваривают ручку, удобную для захвата кистью руки.
  10. Электродрель вставляют в проушину и затягивают болтовое соединение. Станок готов к работе.

Нужно понимать, что такая схема сборки станка не является догмой. Данный вариант рассчитан на работу сжатой пружины. Существуют конструкции, которые используют возвратно-поступательные движения растянутой пружины. Это можно увидеть по нижеуказанной сноске.

На основе рулевой рейки

Интересный вариант конструкции станка на основе рулевой рейки. Рулевую планку можно найти на любой авторазборке. Рейка представляет собой металлическую планку с зубчатой поверхностью, заключённую в корпус. Для изготовления станка потребуется набор инструментов – такой же, как и в пружинном варианте.

Материалы

  • уголок стальной – 50 х 50 мм;
  • металлический лист толщиной 8 – 10 мм;
  • сварочные электроды;
  • стальная полоса 40 х 2 мм;
  • автомобильная рулевая рейка;
  • хвостовик оси рулевого колеса;
  • маховик;
  • метизы.

Поэтапная сборка

  1. Отрезки уголков сваривают вместе, формируя стойку коробчатого сечения.
  2. Стойку приваривают к станине из металлического листа.
  3. К стойке крепят параллельно рулевую рейку, использую отрезки стальной полосы.
  4. В боковое отверстие корпуса рейки вставляют отрезок хвостовика оси руля с шестерней.
  5. К свободному концу хвостовика приваривают маховик.
  6. Маховик можно использовать от какого-нибудь старого оборудования. В крайне случае, маховик можно изготовить своими руками. Для этого сваривают два отрезка гладкой арматуры в форме креста. На концах маховика устанавливают шарообразные ручки.
  7. К корпусу рулевой рейки приваривают кронштейны из стальной полосы. Нижний кронштейн оснащают кольцевым ободом с проушинами.
  8. В обод продевают шейку электродрели.
  9. К верхнему кронштейну крепят хомут для удержания корпуса дрели.
  10. Устанавливают дрель.
  11. Максимальную высоту конца сверла над станиной устанавливают в пределах 120 – 150 мм.
  12. Для того чтобы было удобно управлять включением и выключением инструмента, цепь питания разрывают одноконтактным выключателем.

Видео сборки станка на основе рулевой рейки:

С ременной передачей

Такую конструкцию используют, когда привод патрона осуществляется за счёт ременной передачи вращения от отдельного электродвигателя. Двигатель помещают на одной раме с зажимным патроном сверла. Посредством ремня вращательное движение сообщается от двигателя через шкивы патрону.

Устройство узла перемещения рамы может быть построено на примере вышеописанных вариантов конструкций станков или в зависимости от изобретательности домашнего мастера.

Мини станок

Для работы с мелкими деталями, печатными платами удобно пользоваться маленьким сверлильным станочком. Для этого необходимо приобрести патрон для крепления свёрл ø 0,5 – 6 мм. В качестве двигателя подбирают 12-ти вольтовый моторчик.

Крепление движка с установленным мини патроном к подвижному узлу станка может принимать самые разнообразные формы. Главное то, что руки работника будут практически не заняты дрелью. Это даёт свободу для точного размещения мелких деталей и плат под сверлом.

Заключение

Сверлильный станок, сделанный своими руками, приносит массу преимуществ и экономию средств. Для людей, знающих принципы механики и имеющих опыт обращения с инструментами, сделать такое устройство будет несложно.
