Как разобрать петлю алюминиевой двери?

Ремонт дверей из алюминия

В мире нет ничего вечного, все когда-нибудь заканчивается, меняет форму, ломается…

Не исключение и оконные и дверные конструкции. Все они состоят из отдельных элементов, которые имеют свой определенный срок жизни. Именно поэтому, любой производитель гарантирует нормальную работу своей продукции в течение определенного срока, но, опять же, при выполнении конкретных условий. И условия эти – правильность монтажа, своевременное обслуживание и грамотность использования конечного продукта.

Двери из алюминиевых профилей, как правило, используются в качестве входных групп в учреждениях с достаточно высокой пропускной способностью. Количество циклов открывания и закрывания достаточно велико и, естественно, некоторые элементы со временем могут расшатываться, истираться и ломаться. Отсюда и вывод: чем чаще обращать внимание на работу двери, своевременно ее обслуживать, тем дольше она прослужит.

В алюминиевых дверях наиболее распространенными являются поломки нажимных гарнитуров, стационарных ручек, цилиндрических замков, цилиндровых механизмов, петель, а также выход из строя шпингалетов, используемых в двустворчатых дверях. Конечно же, если такого рода проблема появились в период гарантийного срока, а любой производитель дверей дает соответствующую гарантию, то обращаться необходимо непосредственно к нему.

Если гарантийный срок закончился

Сегодня существует достаточное количество предприятий, которые занимаются ремонтом и обслуживанием различного рода светопрозрачных конструкций. Но всегда ли есть необходимость в их услугах, ведь ряд моментов можно устранить самому, при помощи элементарных приспособлений и в достаточно краткий срок, не тратя время на ожидание приезда специалиста.

Прежде всего, необходимо периодически обращать внимание на работу самой двери.

Если Вы увидели, что дверная ручка расшаталась, появился скрип, створка стала плохо закрываться, ударяет о раму и т.д. – самое время провести элементарное обслуживание. А если обслуживание не дало желаемого результата – заменить неработающий, либо плохо работающий элемент.

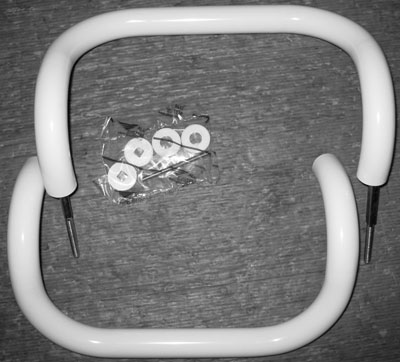

Прежде всего, заметив, что нажимной гарнитур либо офисная ручка расшатались, необходимо их «поджать». Нажимной гарнитур – при помощи обыкновенной отвертки (крестообразной либо плоской), стационарную ручку – при помощи ключа.

Для того, чтобы заменить нажимной гарнитур, офисную ручку на новые, необходимо открутить, держащие их крепления. При этом следует учитывать следующие моменты. При выборе нажимных гарнитуров для замены, это ширина и высота планки, количество винтов крепления и межосевое расстояние (расстояние от центра отверстия под цилиндр до центра отверстия под штифт ручки) (Рис.1). Для офисных ручек межосевое расстояние (расстояние от нижнего до верхнего винта крепления) (Рис.2).

Рис. 2

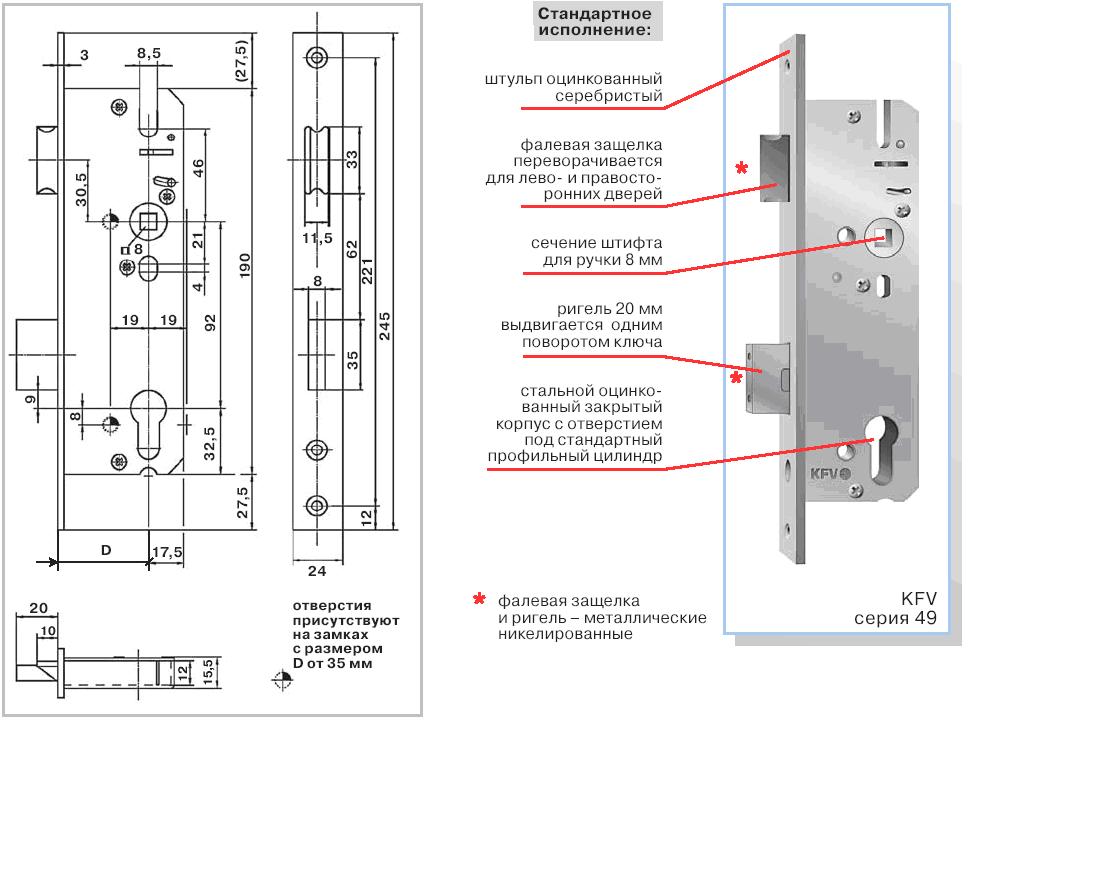

Неисправный дверной замок, также можно заменить новым. Для этого необходимо открутить винт крепления цилиндра в штульпе замка, повернуть немного ключ и извлечь его из замочной скважины. Затем выкрутить 2 шурупа крепления замка в профиле и вынуть его. В случае с замком с фалевой защелкой снимается и нажимной гарнитур.

При подборе замка для замены следует учитывать следующие основные размеры: дорнмасс замка (расстояние от лицевой планки до центра отверстия под цилиндр), межосевое расстояние замка (расстояние от центра отверстия под цилиндр до центра штифта под нажимной гарнитур, для замков с фалевой защелкой), высота корпуса замка (Рис. 3 и 4).

Рис. 3

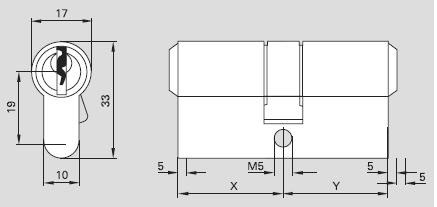

При подборе цилиндра необходимо учитывать не только общую длину, но и смещение от воротка цилиндра в одну и другую сторону. При этом сам цилиндр не должен выступать за нажимной гарнитур, либо накладку на цилиндр, более чем на 3мм. (Рис. 5)

Рис. 5

В случае нареканий на работоспособность дверной створки следует обратить внимание на петли и их регулировку. В зависимости от типа петель при помощи винтов осуществляется следующие регулировки: в петлях с 2-мя регулировками – по прижиму к дверной коробке и смещению в горизонтальной плоскости, а регулировка створки по высоте осуществляется путем подкладки шайбы между рамной и створной частями петель. В петлях с 3-мя регулировками – по прижиму, смещению в горизонтальной плоскости и высоте. Однако не все петли для алюминиевых дверей регулируются регулировочными винтами. В любом случае, чтобы понять возможность регулировки дверей с помощью петель, необходимо снять декоративные накладки, выкрутив фиксаторы шестигранным ключом.

Плавность закрытия дверей, регулируют при помощи соответствующих винтов дверного доводчика. В случае износа петли необходимо ее заменить, в данном случае следует учитывать межосевое расстояние петли (расстояние между винтами крепления рамной и створочной части петли) и то, что внутри профиля установлены закладные элементы, в которые вкручивают винты крепления петли. (Рис.6)

В двухстворчатых дверях на неактивной створке имеются шпингалеты. Они бывают врезные и накладные (Рис.7). В случае их поломки шпингалет необходимо заменить.

Старайтесь бережно эксплуатировать алюминиевые двери, но если всё-таки случиться какая-либо поломка, не расстраивайтесь, Вы в состоянии сами устранить неисправности!

Виды петель для алюминиевых дверей

С момента постройки первого жилища человек постоянно стремился сделать его более удобным, комфортабельным и максимально безопасным. За многие тысячелетия двери претерпели уйму преобразований. Сегодня современная дверь не просто закрывает вход, она взяла на себя функции барьера перед шумом, холодом и непрошеными гостями. При этом двери отвечают еще и высоким эстетическим требованиям.

Ярким образцом, отвечающим всем этим требованиям, стали металлические блоки из экструдированного алюминия, появившиеся на отечественном строительном рынке в конце прошлого столетия и уже завоевавшие себе невероятную популярность. Особое место среди положительных качеств этих конструкций занимают петли для алюминиевых дверей, благодаря которым блок наряду с высокой прочностью получил невероятную легкость хода при движении.

Особенности дверных петель

Для того, чтобы соответствовать высоким эксплуатационным показателям, петли должны обладать максимальной износостойкостью и прочностью. Поэтому выбор петель для дверного блока является самым ответственным шагом, на котором ни в коем случае нельзя экономить. Основная причина, по которой крепежу придается такое значение — это невозможность его исправления и регулировки по ходу эксплуатации. Ошибки при установке заканчиваются в итоге полной заменой петель.

Некачественные петли для алюминиевой двери с низкими показателями износа легко повреждаются даже при незначительном ударе об лутку, подвержены растрескиванию и быстро ломаются.

Дверные блоки фирменного производства комплектуются особыми крепежными системами, которые одновременно решают такие задачи как:

• Управление полотном двери;
• Обеспечение плотности закрывания;
• Исключение потери тепла, охлаждения внутренней рамы и появления конденсата.

Сегодня используются такие виды конструкций петель как:

Накладные

Их установка выполняется методом наложения поверх полотна и коробки дверей. Этот вид петель для алюминиевых дверей редко применяется в жилых домах. Положительным моментом в данном варианте является отсутствие необходимости выполнения врезки.

Врезные

Устанавливаются после создания специальных углублений в конструкции, являются популярным и практичным вариантом для квартир и коттеджей.

Скрытые

Предусматривают такое расположение крепления петель для алюминиевых дверей, при котором их можно заметить только когда двери полностью открыты.

Универсальные

Это классический вариант дверных петель, которые подходят почти ко всем видам профилей, независимо от их конструктивных особенностей.

Маятниковые

Отдельного внимания заслуживают маятниковые петли, дошедшие до нас со времен дикого запада. Впервые это крепление было применено для дверей салунов, а сегодня с успехом используется для алюминиевых дверей. Особенностью петель является наличие пружины, заставляющей створку возвращаться в прежнее положение.

Материалы для изготовления петель

Для различных видов дверей, в зависимости от их назначения, предусмотрены конструкции петель из нескольких различных материалов, наиболее популярными из которых являются:

Латунь

Латунь как материал для изготовления крепежных изделий является идеальным вариантом. Это пластичный, легко обрабатываемый материал, прекрасно поддающийся полировке и обеспечивающий отличную адгезию.

Латунные петли для алюминиевых дверей получили широкое распространение при изготовлении скрытых конструкций. Фурнитура из латуни отличается прочностью и долговечностью, не подвержена коррозии и прекрасно держит декоративное покрытие.

Сплавы железа

Сплавы на основе железа с успехом обеспечивают износостойкость и прочность конструкции. Они широко используются в блоках с предусмотренной регулировкой. Но не рекомендуется устанавливать их под накладками или как скрытые механизмы, так как с течением времени на поверхности могут появиться потемнения от окисления, а плавность хода ухудшится из-за коррозии.

Нержавеющая сталь

Это наиболее востребованный материал для данного типа фурнитуры. Стальные петли на алюминиевые двери обладают максимально возможной прочностью и способны выдерживать большой вес полотна створки. Поэтому, в основном они используются для комплектации дверей супермаркетов, крупных офисов, в аэропортах и на железнодорожных вокзалах, на станциях метрополитена.

Нержавеющая сталь придает изделиям из нее приятный благородный блеск, высокую прочность полированной поверхность, которая не боится никаких механических повреждений или внешних негативных воздействий. На петлях из нержавеющей стали практически не образуется пленка окисления, поэтому они длительный период времени сохраняют первозданную привлекательность.

Недостатком нержавеющей стали является ее плохая гальванизация. На изделия из этого металла практически невозможно нанести декоративное покрытие. Также представляет сложность его обработка, поэтому цена на данные изделия самая высокая.

Сплав алюминия

Этот вид материала для петель пользуется очень низким спросом, даже несмотря на самые доступные цены. Сплав имеет множество недостатков, самым главным из которых является низкий показатель выносливости.

Если предел нагрузок латунных петель для алюминиевых дверей имеет показатель, равный 150 кг, сплав на основе железа – 100 кг, то сплав алюминия может выдержать не более 60 кг. Чаще всего из сплава алюминия изготавливают фурнитуру для малогабаритных дверей с небольшой площадью вставки и не превышающих массу в 50 кг. Наиболее удачно они подходят для скрытых механизмов за счет качеств металла.

Способы крепления

Технологии крепления полотна дверей с основой коробки отличаются в зависимости от назначения двери и типа профиля. Выбирается методика крепления по требуемым критериям, так как одна технология позволяет максимально быстро монтировать блоки, другая дает возможность многократно собирать и разбирать конструкцию, третья предназначается только для определенного вида дверей.

Монтаж холодного профиля

При монтаже дверей из «холодного» алюминия ограничений почти не существует. Можно применять и анкеры, и саморезы, и внутренние элементы крепежа. Но чаще всего пользуются двумя вариантами: это быстрая сборка и закладной метод.
Закладной метод предусматривает помещение внутрь детали элемента, в который потом вкручиваются шурупы. Несущие способности петли в этом случае зависят от площади закладной пластины и толщины металла. Это самый распространенный метод крепления накладных петель для алюминиевых дверей.

Быстрая сборка выполняется с помощью распорных анкеров. Их вставляют в отверстие, а при завинчивании ножка болта начинает расширяться, в итоге надежно прижимая петлю к раме коробки.

Монтаж теплоизоляционного профиля

В этом случае подготовка проводится заранее. Закладные пластины предварительно устанавливаются в четко регламентированных местах, а их крепление осуществляется распорными втулками. Использовать анкерные болты нецелесообразно ввиду их конструктивных особенностей.

При использовании в креплении саморезов сразу исключается возможность многократного демонтаж/монтажа блока. Также с течением времени резьба саморезов разрушается и крепление петли ослабевает. Оптимальным вариантом для дверей с плотным наполнением являются клиновые анкеры, которые действуют одновременно и как крепеж, и как распорка.

Петли для дверей из алюминия

Двери из алюминия получили широкое распространение благодаря своей практичности, доступной цене и высокой надежности. Все чаще их можно встретить не только в коммерческих помещениях и учебных заведениях, но и в жилых домах. При установке таких дверей важную роль играет выбор фурнитуры, и петли для алюминиевых дверей должны иметь высокую надежность и привлекательный внешний вид.

Разнообразие вариантов и критерии выбор

Выбирая петли для дверей из алюминия, можно обратить внимание на продукцию компании Wala. Это не самый дешевый вариант, так как стоимость изделий начинается от 11 евро, а средняя цена – 18-40 евро за комплект, однако это достаточно известный своим качеством производитель.

Фирма основана и находится в Германии, для создания продукции применяют передовое оборудование, современные технологии. Компания существует с 1980 года, выпускает полный ассортимент фурнитуры не только для алюминиевых, но и для всех остальных типов дверей и окон. Вся продукция проходит сертификацию и отвечает европейским стандартам качества. Кроме этого, петли сопровождаются документом, который свидетельствует о том, что они прошли испытания Rosenheim (Германия).

Новинки петель компании Wala

Большинство современных профильных систем высокого качества оснащаются петлями WALA. Встретить их можно в таких системах, как AGS, Aluprof / Metallplast, ALUTECH, Inicial, New Tec, Realit, Reynaers, SCHUECO, Алюмакс / Виднал-прогресс / Мосмек, ВСМПО, Петралюм, Сиал / Крамз, Сибпрофиль, Татпроф. Петли имеют 3-х плоскостную плавную регулировку: прижим 1.8мм, горизонталь 6.2мм, вертикаль 4мм. Петли поставляются в стандартных цветах, а также без покрытия с возможностью их окраски.

Продукция имеет разную конструкцию, отличается габаритами, системой, высокой прочностью, плавностью хода. Большинство моделей выдерживает нагрузку, превышающую 200 кг, может быть использовано в противопожарных конструкциях.

Если вы хотите сэкономить, можно приобрести петли российского производства, стоимость которых будет начинаться от 600 рублей. За эти деньги можно приобрести обычную петлю с подшипником, выпускают их многие производители, однако не стоит ждать от такой продукции высокого качества.

Средней по цене и весьма неплохой по качеству может считаться петля фирмы DOMINA: стоимость такого изделия в среднем 1300 руб.

Петля Domina Classic 3-х секционная

Она отличается следующими качествами:

• Высокая прочность: петли рассчитаны не менее чем на 200 тысяч открываний.
• Грузоподъемность до 160 кг, если петля состоит из двух секций.
• Материал устойчив к коррозии. При испытаниях петли показали, что могут выдержать более 240 в соляном тумане.

Продукция компании бывает двух типов – в виде клинового анкера или закладных пластин. Регулировать петли можно во всех направлениях, подробно в видео.

Регулировка петель алюминиевых дверей по горизонтали

Регулировка петель алюминиевых дверей по прижиму

Как выбрать качественную продукцию?

Петли на алюминиевые двери отличаются не только конструктивно, но и имеют разные качественные характеристики, выбирая петли на свои двери, важно учесть их и правильно подобрать систему, которая сможет выдержать ту нагрузку, которую вы на нее возложите.

Основным показателем качества продукции является её надежность и крепления в профиле. Именно поэтому не стоит приобретать дешевые конструкции неизвестных брендов. С большой вероятностью они прослужат недолго.

Если вы собираетесь устанавливать дверь в месте, доступном для злоумышленников, например, в качестве входной или балконной, при этом на балкон можно забраться с улицы, лучше не экономить и приобрести антивандальные петли, которые нельзя будет открутить или срезать со стороны улицы. Важную роль при выборе таких петель является не только качество материала, но и способ крепления самой петли.

Долговечность конструкции зависит от того, насколько качественные сплавы были использованы для создания петель: чем чаще открывается дверь, тем большая нагрузка ложится на ее крепления. Даже дорогая фурнитура в общественных местах служит не дольше трех лет, в домашних условиях цифра возрастает до 10 и более лет, так как дверь не будет открывать более сотни раз в день.

Взаимозаменяемость так же является важным фактором при выборе конструкции. Если потребуется заменить фурнитуру, искать точно такую же как стояла довольно сложно, ее могут перестать по каким-либо причинам выпускать. Кроме этого, отдельные компоненты механизмов изнашиваются неравномерно и могут требовать замены. Такой ремонт обойдется дешевле полной замены комплекта фурнитуры.

Качество продукции тоже важно: если вы покупаете новую дверь или ставите фурнитуру, следите за тем, чтобы последняя была нового образца. Старотипные конструкции с возрастом начинают скрипеть.

Петли для дверей из алюминиевого профиля лучше выбирать тех производителей, которые успели хорошо себя зарекомендовать. Сэкономив несколько сотен рублей на дешевой фурнитуре, вы гораздо больше потратите, часто ее меняя.

Какие материалы используются?

Для производства дверных петель могут быть использованы различные металлы и их сплавы. Чаще всего в продаже можно встретить петли из латуни, алюминия, различных сплавов железа, стали. Каждый материал имеет свои плюсы и минусы:

• Латунь – хорошо подходит к дверям из алюминиевого профиля. Материал имеет достаточную гибкость. Такие петли можно полировать, обрабатывать различными способами, что позволяет добиться эстетически привлекательного внешнего вида петель. Чаще всего латунь применяют в качестве скрытой фурнитуры, она прочна, долговечна, не ржавеет, может покрываться краской. К минусам можно отнести следующее: со временем петля из латуни почернеет и потребует полировки.
• Металлические изделия прочны к износу, имеют долгий срок службы. Петли из них можно регулировать. Нельзя ставить такие петли под накладки. Со временем на них появляется ржавчина, дверь перестает открываться плавно.
• Нержавеющая сталь в несколько раз превосходит железные петли по качеству, так как не подвержена коррозии и имеет прочную структуру. Такие петли хорошо подходят для тяжелых и часто открывающихся створок, так как имеют высокое сопротивление к износу. Чаще всего их устанавливают в местах с большой проходимостью. Внешний вид петель обычно привлекателен, однако нанести на них декоративное покрытие практически не возможно. Цена материала довольно высока.
• Сплавы алюминия – недорогие, внешне привлекательные петли, однако основным недостатком является износ. Прочность такой фурнитуры низкая. Они подходят для дверей масса которых меньше 50 кг.

Конструкция петель для алюминиевых дверей

Правильно выбрав петли для алюминиевых дверей, вы обеспечите надежную работу дверного механизма, сможете не беспокоиться о безопасности помещения.
